¿Cómo determina la fundición de la asignación de mecanizado del casting?

La asignación de mecanizado de fundición en la producción de moho de fundición debe estudiarse cuidadosamente de acuerdo con el tamaño de la fundición, la división de la superficie de procesamiento, los dibujos de fundición marcados con símbolos de procesamiento deben colocarse en el lugar de la asignación de mecanizado, y no hay un símbolo de procesamiento donde solo se coloque la contracción. También es necesario combinar el proceso de moldeo para determinar el tamaño de la asignación de mecanizado, el modelado manual es generalmente ligeramente mayor, y el subsidio de mecanizado del proceso de moldeo de la máquina de moldeo puede reducirse adecuadamente (porque la máquina de moldeo es más precisa).

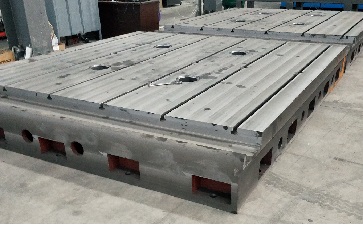

Los agujeros o ranuras relativamente grandes en el fundición se pueden sacar al hacer el molde, y se deja un cierta asignación de mecanizado de fundición para terminar el corte. Esto puede reducir el costo de lanzamiento. Por ejemplo, un orificio con un diámetro de 100 mm para la instalación de un ancla en una plataforma de hierro fundido se puede fundir en un orificio con un diámetro de 80 mm, dejando una subsidio de mecanizado de 10 mm en un lado. Solo se procesa la asignación de 10 mm durante el mecanizado, lo que no solo ahorra el costo de fundición, sino que también ahorra el tiempo de procesamiento.

Hoy en día, muchos clientes solo proporcionan dibujos de mecanizado, y rara vez proporcionan dibujos de casting. Debido a que la unidad de usuario no puede lanzar con precisión la unidad con qué tipo de proceso de fundición de modelado se usa para la fundición, es imposible dar dibujos de fundición precisos. Después de recibir el orden de casting, el fabricante de la fundición determina el proceso de fundición con referencia al GBT6414-1999 Tolerancia de casting y el estándar de subsidio de mecanizado, y luego combina años de experiencia en producción para colocar la asignación de mecanizado. Por lo tanto, el fabricante de fundición generalmente determina la asignación de mecanizado de piezas fundidas.
