¿Por qué es esencial un perno de roca Shell de expansión de túneles terrestres para un soporte subterráneo más seguro y eficiente?

Perno de roca Shell de expansión de túneles de tierraes una práctica solución de anclaje mecánico para estabilizar macizos rocosos en construcción subterránea, minería y excavación de carreteras. Como fabricante y proveedor experimentado en China,Supremoproporciona pernos de expansión para roca diseñados para un anclaje confiable, una instalación eficiente y requisitos adaptables de soporte en el suelo.

La excavación subterránea crea tensiones en constante cambio dentro de la roca circundante. Sin un sistema de refuerzo eficaz, la roca fracturada o inestable puede provocar deformaciones, desprendimientos de rocas, mayores requisitos de mantenimiento y retrasos en la construcción. Un perno de roca Shell de expansión para túneles terrestres proporciona un método de anclaje mecánico que transfiere fuerzas de soporte a roca competente y ayuda a mejorar la estabilidad de túneles, carreteras, pendientes y excavaciones mineras.

Tabla de contenido

1. ¿Qué es un perno de roca de concha de expansión para túneles de tierra?

2. ¿Cómo funciona un perno de expansión para roca?

3. ¿Cuáles son las especificaciones técnicas clave?

4. ¿Cuáles son las principales ventajas?

5. ¿Dónde se utilizan los pernos de expansión para roca?

6. ¿Qué se debe considerar durante la instalación?

7. ¿Cómo deben los compradores seleccionar un proveedor confiable de pernos para roca?

8. Preguntas frecuentes

9. Conclusión

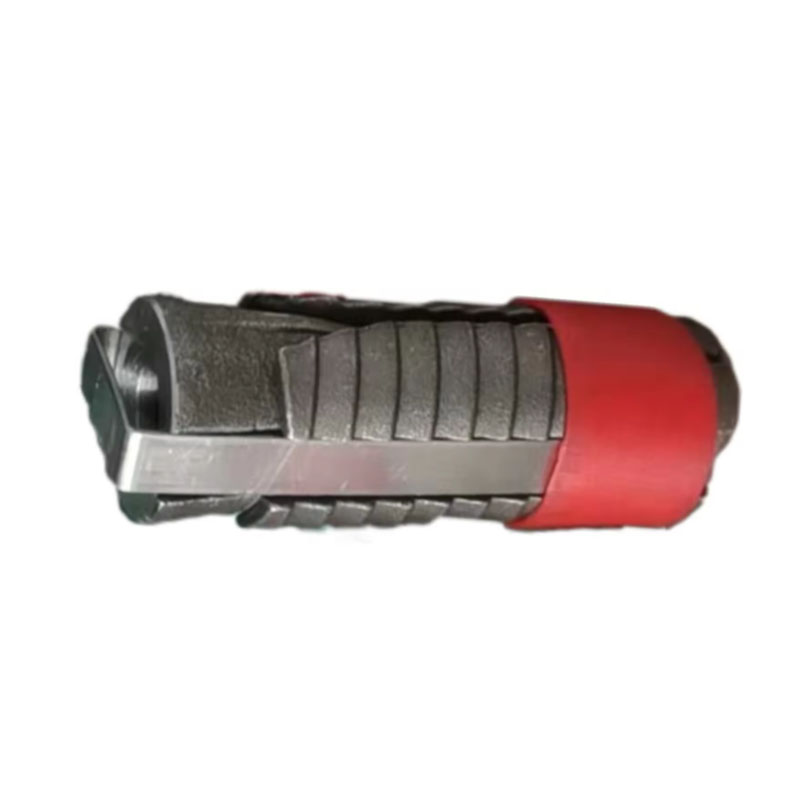

¿Qué es un perno de roca de concha de expansión para túneles de tierra?

Un perno de roca de concha de expansión para túneles de tierra es una varilla o perno de acero anclado mecánicamente en un orificio perforado en una masa rocosa. Su objetivo principal es reforzar la roca circundante y mejorar la estabilidad de las excavaciones subterráneas. En lugar de depender únicamente del soporte estructural externo, el perno ayuda a integrar la roca circundante en un sistema de soporte reforzado.

La carcasa de expansión es un componente crítico. Cuando se aprieta el perno, la carcasa se expande contra la pared del orificio perforado, creando contacto mecánico y anclaje. Esto hace que el sistema sea particularmente útil cuando se requiere un soporte rápido después de la excavación.

De acuerdo con las especificaciones del producto proporcionadas por Supreme, el perno de roca con carcasa de expansión se puede fabricar usando acero forjado, acero #45, acero aleado 40Cr y otros materiales especificados. Las dimensiones de los productos disponibles incluyen rangos de diámetro de aproximadamente 36 a 57 mm, con capacidades declaradas de 14 a 20 toneladas, según la configuración. También se pueden suministrar tamaños personalizados para diferentes requisitos de ingeniería.

¿Cómo funciona un perno de expansión para roca?

El principio operativo es relativamente sencillo pero muy importante para el desempeño del soporte subterráneo. Después de perforar un pozo adecuado en roca competente, se inserta el perno de expansión para roca en el pozo. Al apretar el perno, el mecanismo de expansión se acopla con la pared del pozo.

El anclaje mecánico resultante transfiere la carga entre la roca y el perno. Luego se pueden disponer varios pernos según el diseño de soporte del proyecto para crear una masa rocosa reforzada.

1. Perforación:Según el proyecto de ingeniería se realiza un pozo en la roca circundante.
2. Inserción:El conjunto de la carcasa de expansión y el perno se colocan dentro del orificio.
3. Expansión:Al apretarlo se activa la carcasa y la fuerza contra la pared del pozo.
4. Anclaje:La fricción mecánica y el apoyo proporcionan anclaje dentro de una roca competente.
5. Reforzamiento:El perno instalado funciona con la roca circundante y otros sistemas de soporte para mejorar la estabilidad de la excavación.

Este principio de instalación mecánica puede resultar ventajoso cuando los equipos de construcción necesitan un refuerzo relativamente rápido sin esperar a que se curen los materiales de unión.

¿Cuáles son las especificaciones técnicas clave?

Los parámetros técnicos siempre deben coincidir con las condiciones de la roca, los requisitos de carga, el equipo de perforación y el diseño de ingeniería. Las siguientes especificaciones se basan en la información de producto disponible para el perno de roca Shell de expansión para túneles terrestres de Supreme.

Para los compradores, las especificaciones no deben evaluarse individualmente. El material del perno, el diámetro, la configuración de la carcasa, la capacidad de anclaje, el tratamiento de la superficie, las condiciones del pozo y el método de instalación deben considerarse como un sistema de soporte completo.

¿Cuáles son las principales ventajas?

Los pernos de expansión para roca se consideran ampliamente una opción práctica para el refuerzo subterráneo porque combinan una instalación relativamente simple con un rendimiento de anclaje mecánico.

• Instalación rápida:El anclaje mecánico puede respaldar una instalación eficiente durante las operaciones de excavación.
• Costos de soporte reducidos:Un sistema de pernos para roca diseñado adecuadamente puede reducir la dependencia de un soporte estructural más extenso.
• Excavación compacta:El refuerzo de roca puede soportar diseños subterráneos sin requerir grandes estructuras de soporte adicionales.
• Bajos requisitos de mantenimiento:Los pernos seleccionados e instalados correctamente pueden contribuir a que los sistemas de soporte del suelo sean duraderos.
• Amplia adaptabilidad:Los sistemas de carcasa de expansión se pueden utilizar en condiciones adecuadas de roca dura y semidura.
• Manejo cómodo:Los componentes son comparativamente fáciles de transportar e instalar bajo tierra.
• Mano de obra reducida:Una instalación eficiente puede ayudar a reducir la carga de trabajo manual durante las operaciones de soporte.
• Configuraciones flexibles:Se pueden seleccionar diferentes materiales, diámetros, acabados y dimensiones personalizadas según los requisitos del proyecto.

Sin embargo, un perno de roca no debe considerarse automáticamente como una solución independiente para cada condición geológica. En formaciones fracturadas o erosionadas, pueden ser necesarios sistemas complementarios como malla de acero, hormigón proyectado, lechada u otras medidas de soporte diseñadas.

¿Dónde se utilizan los pernos de expansión para roca?

La versatilidad del anclaje mecánico hace que los pernos de expansión para roca sean adecuados para una amplia gama de aplicaciones subterráneas y de ingeniería civil. Las aplicaciones típicas incluyen:

• Caminos y excavaciones mineras subterráneas.
• Construcción de túneles y apoyo en tierra.
• Proyectos de túneles de metro y ferrocarril
• Pre-soporte y estabilización de taludes
• Refuerzo de carreteras
• Proyectos de conservación del agua.
• Soporte de excavación profunda
• Clavado de suelos y refuerzo de cimientos.
• Aplicaciones relacionadas con micropilotes
• Tratamiento de fallas geológicas
• Proyectos de infraestructura subterránea.

En minería y construcción de túneles, la selección de la longitud de los pernos, el espaciamiento, la ubicación del anclaje y el torque de instalación deben determinarse de acuerdo con las condiciones geológicas y de ingeniería reales en lugar de utilizar una configuración universal.

¿Qué se debe considerar durante la instalación?

La instalación correcta es esencial porque ni siquiera un perno de roca con carcasa de expansión de alta calidad puede compensar las condiciones inadecuadas del pozo o los procedimientos de instalación incorrectos.

1. Evaluar la condición de la roca

La zona de anclaje debe proporcionar roca adecuada y competente para que el armazón de expansión desarrolle un anclaje confiable. Se deben evaluar las condiciones geológicas antes de seleccionar el sistema de pernos.

2. Controlar la calidad del pozo

El diámetro, la profundidad, la alineación, la limpieza y la ubicación del orificio pueden influir directamente en el rendimiento del anclaje. El pozo debe seguir los requisitos de ingeniería del proyecto.

3. Seleccione la configuración de perno correcta

El material, el diámetro, la longitud, el tipo de carcasa, la placa, la arandela y la tuerca deben adaptarse a la carga esperada y a las condiciones del suelo.

4. Siga el par de torsión de instalación requerido

La expansión mecánica depende de la correcta activación de la carcasa. Por lo tanto, la instalación debe seguir los requisitos técnicos del fabricante y el diseño de soporte aprobado del proyecto.

5. Combine medidas de apoyo cuando sea necesario

Los pernos de expansión no eliminan todos los riesgos asociados con la erosión, la roca fracturada o el desprendimiento de roca entre pernos individuales. Cuando sea necesario, se pueden integrar malla metálica, hormigón proyectado, lechada u otros métodos de refuerzo.

¿Cómo deben los compradores seleccionar un proveedor confiable de pernos para roca?

Para los contratistas mineros, las empresas de construcción de túneles, los distribuidores de ingeniería y los equipos de adquisiciones industriales, la selección de proveedores es tan importante como la selección de productos. Un fabricante chino confiable debería poder proporcionar producción, especificaciones técnicas, inspección de calidad, embalaje y soporte de entrega consistentes.

Al evaluar a un proveedor, considere lo siguiente:

• Trazabilidad de materiales:Confirme que los grados de acero suministrados coincidan con las especificaciones acordadas.
• Capacidad de fabricación:Verifique si la fábrica tiene capacidades adecuadas de forja, mecanizado, ensamblaje e inspección.
• Control de calidad:Busque inspección de material entrante, inspección en proceso, inspección final y controles de calidad salientes.
• Personalización:Confirmar si las dimensiones, acabados, embalajes y configuraciones se pueden adaptar a los requisitos del proyecto.
• Consistencia de producción:Los proyectos grandes requieren una calidad estable entre lotes.
• Embalaje y logística:Cajas de cartón, cajas de madera, cajones o embalajes personalizados adecuados pueden reducir los riesgos del transporte.
• Comunicación técnica:El proveedor debe comprender la aplicación y proporcionar información clara del producto antes de la producción.

La información de fabricación publicada por Supreme describe los equipos CNC y los centros de mecanizado, junto con los procedimientos de control de calidad entrantes, en proceso, finales y salientes. La información de su producto también indica opciones de embalaje personalizadas, incluidas bolsas de plástico, cajas de cartón, cajas de madera y cajones.

Preguntas frecuentes

¿Cuál es el propósito principal de un perno de roca de concha de expansión para túneles de tierra?

Su propósito principal es anclar mecánicamente un perno de acero en roca competente y reforzar la masa rocosa circundante en túneles, caminos mineros, taludes y otras excavaciones subterráneas.

¿Qué materiales se pueden utilizar para los pernos de expansión para roca?

Dependiendo de la configuración del producto, los materiales pueden incluir acero forjado, acero #45, acero aleado 40Cr y otros componentes metálicos específicos. La selección del material debe corresponder al rendimiento mecánico requerido y a las condiciones del proyecto.

¿Qué opciones de diámetro están disponibles?

La información del producto a la que se hace referencia enumera diámetros de aproximadamente 36 mm a 57 mm, mientras que también se pueden analizar dimensiones personalizadas según los requisitos del proyecto.

¿Se pueden utilizar pernos de expansión para roca como único método de soporte terrestre?

No necesariamente. El sistema de soporte apropiado depende de las condiciones geológicas y los requisitos de ingeniería. En rocas fracturadas o erosionadas, es posible que los pernos de expansión deban trabajar junto con malla metálica, hormigón proyectado, lechada u otras medidas de soporte.

¿Por qué es importante el control de calidad al comprar pernos para roca?

Los pernos de roca son componentes estructurales de soporte del suelo, por lo que las variaciones en el material, las dimensiones, el mecanizado, el rendimiento de la carcasa o la calidad del ensamblaje pueden afectar la instalación y el anclaje. Un proceso controlado de fabricación e inspección ayuda a mejorar la consistencia y confiabilidad de los lotes.

Conclusión: ¿Por qué elegir el perno de expansión adecuado?

Un perno de roca Shell de expansión para túneles terrestres puede proporcionar un enfoque práctico, eficiente y adaptable para el refuerzo de roca subterránea cuando se selecciona e instala correctamente. Su principio de anclaje mecánico, especificaciones flexibles, instalación relativamente rápida y compatibilidad con sistemas de soporte más amplios lo hacen valioso para proyectos de construcción de túneles, minería, estabilización de carreteras y de ingeniería civil.

Para equipos de adquisiciones que buscan una persona confiableFabricante y proveedor de pernos de roca Shell de expansión para túneles de tierra de ChinaSupremo combina opciones de materiales, tamaños personalizados, capacidades de mecanizado, procedimientos de control de calidad y empaques flexibles para respaldar los diferentes requisitos del proyecto. Si está evaluando especificaciones de pernos, solicitando una solución personalizada o planeando una compra al por mayor,contáctanoshoy para analizar su aplicación, las dimensiones requeridas, los materiales, las cantidades y los requisitos de entrega.
