¿Qué es el anclaje de losa plana pretensado postensado y por qué es fundamental para las estructuras de hormigón modernas?
Correosanclaje de losa plana pretensada a tensión stjuega un papel decisivo en la construcción moderna de hormigón armado. Desde torres comerciales de gran altura hasta losas de podios residenciales y estructuras de estacionamiento, los sistemas de losas planas dependen de Componentes de anclaje fiables para transferir las fuerzas de pretensado de forma segura al hormigón. Este artículo explora la principio de funcionamiento, importancia estructural, componentes del sistema, normas técnicas, proceso de instalación, medidas de control de calidad y futuras innovaciones en sistemas de anclaje de losas planas pretensadas postensadas. También destaca cómoMaquinaria Supremaproporciona soluciones de anclaje de alto rendimiento Diseñado para brindar durabilidad, seguridad y rentabilidad.
Tabla de contenido
- 1. ¿Qué es el anclaje de losa plana pretensada postensada?
- 2. ¿Por qué es fundamental el anclaje en losas planas postensadas?
- 3. Componentes principales de un sistema de anclaje de losa plana
- 4. Sistemas de anclaje PT adheridos versus no adheridos
- 5. Especificaciones Técnicas y Normas
- 6. Proceso de instalación y flujo de trabajo de construcción
- 7. Requisitos de inspección y control de calidad
- 8. Ventajas de utilizar sistemas de anclaje de alta calidad
- 9. Tendencias futuras en tecnología de anclaje postensado
- 10. Preguntas frecuentes
1. ¿Qué es el anclaje de losa plana pretensada postensada?

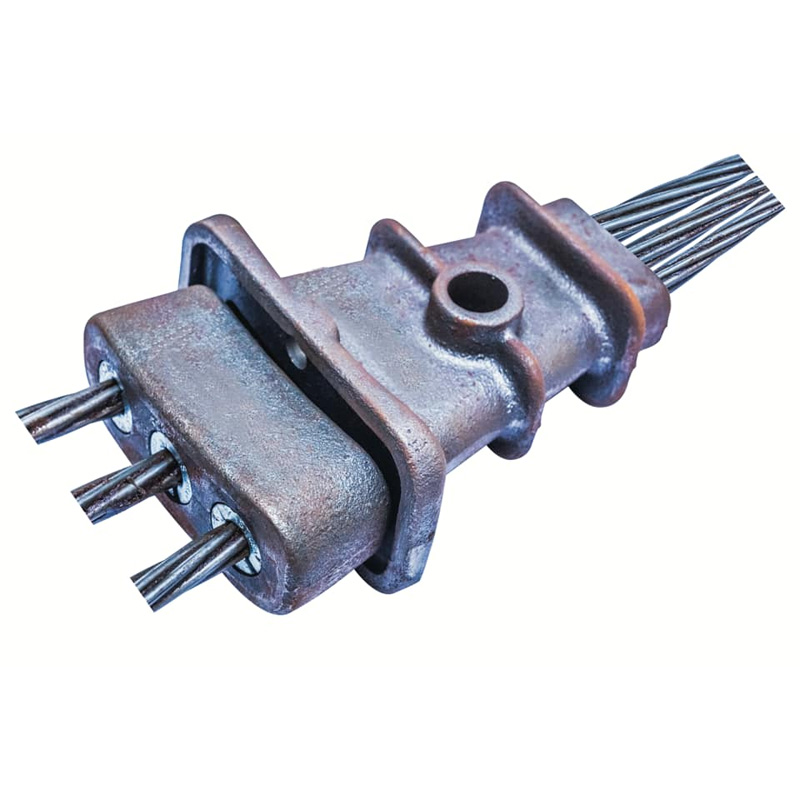

El anclaje de losa plana pretensada postensada se refiere al dispositivo mecánico utilizado para anclar Cordones de acero de alta resistencia en sistemas de losas de hormigón postensadas. Transfiere la fuerza de tracción del tendón de pretensado al hormigón circundante. después de completar las operaciones de estresado.
En un sistema de losa plana (sin vigas), el anclaje generalmente se incrusta en los bordes de la losa o Bolsillos interiores tensores. Una vez tensado el tendón mediante gatos hidráulicos, se introducen cuñas en su interior. El cabezal de anclaje sujeta el cordón de forma permanente, bloqueando la fuerza en el hormigón.
2. ¿Por qué es fundamental el anclaje en losas planas postensadas?
El anclaje es el elemento final de transferencia de fuerzas en un sistema pretensado. Si falla el anclaje, La integridad estructural de toda la losa puede verse comprometida.
Funciones estructurales clave
- Transfiere la fuerza de pretensado de forma segura al hormigón.
- Previene el deslizamiento del hilo después del tensado.
- Distribuye el estrés concentrado de manera uniforme.
- Garantiza la estabilidad estructural a largo plazo.
En la construcción moderna de gran altura, los sistemas de losas planas reducen el espesor del piso y aumentan Flexibilidad arquitectónica. Sin embargo, dependen en gran medida de hardware de anclaje confiable. para mantener los márgenes de seguridad.
3. Componentes principales de un sistema de anclaje de losa plana
Un conjunto típico de anclaje postensado incluye:
| Componente | Función |
|---|---|
| Cabeza de ancla (barril) | Alberga cuñas y transfiere fuerza a la placa de soporte. |
| Cuñas | Agarre y bloquee el cordón de pretensado |
| Placa de rodamiento | Distribuye la tensión en la superficie del hormigón. |
| Refuerzo en espiral | Previene la rotura del hormigón |
| Conducto o funda | Protege el tendón y permite tensarlo |
EnMaquinaria Suprema, los componentes de anclaje se fabrican utilizando Acero de aleación de alta calidad y sometido a mecanizado de precisión y estricto control de calidad. para garantizar un rendimiento constante del asiento de cuña.
4. Sistemas de anclaje PT adheridos versus no adheridos
Sistema no vinculado
- Común en la construcción de losas planas.
- Utiliza monocordón recubierto de grasa y enfundado.
- Anclaje situado en los bordes de losa.
Sistema Adherido
- Común en puentes y estructuras pesadas.
- Conductos enlechados después del estrés.
- Proporciona mayor redundancia
La elección depende de los requisitos de diseño estructural, las condiciones de carga y las consideraciones de mantenimiento.
5. Especificaciones Técnicas y Normas
Los sistemas de anclaje de alta calidad deben cumplir con estándares internacionales como:
- ETAG 013 (Directriz Europea de Aprobación Técnica)
- ASTM A416 (Hilo de acero pretensado)
- ACI 318 (Requisitos del código de construcción para hormigón estructural)
Los parámetros técnicos importantes incluyen:
| Parámetro | Valor típico |
|---|---|
| Diámetro del hilo | 12,7mm/15,2mm |
| Máxima resistencia a la tracción | ≥ 1860MPa |
| Dureza de la cuña | CDH 58–62 |
| Eficiencia del anclaje | ≥ 95% |
6. Proceso de instalación y flujo de trabajo de construcción
- Instalar conductos tendinosos y refuerzo.
- Colocar el cabezal de anclaje y la placa de soporte
- Verter y curar hormigón
- Insertar el gato hidráulico y tensar el hilo.
- Bloquee las cuñas en la cabeza del ancla
- Cortar el exceso de hilo y sellar el bolsillo.
Una instalación adecuada garantiza una transferencia de carga correcta y una durabilidad a largo plazo.
7. Requisitos de inspección y control de calidad
- Inspección de tolerancia dimensional
- Ensayos de dureza y tracción.
- Verificación de prueba de carga estática
- Evaluación de la resistencia a la corrosión
- Ensayos no destructivos (END)
Fabricantes de renombre comoMaquinaria Supremarealizar un ciclo completo Inspección antes del envío para garantizar el cumplimiento y la seguridad.
8. Ventajas de utilizar sistemas de anclaje de alta calidad
- Capacidad de carga de losa mejorada
- Espesor de hormigón reducido
- Menor consumo de material
- Control de grietas mejorado
- Vida útil más larga
Invertir en hardware de anclaje confiable reduce significativamente los riesgos estructurales y los costos del ciclo de vida.
9. Tendencias futuras en tecnología de anclaje postensado
La industria avanza hacia:
- Recubrimientos resistentes a la corrosión
- Sistemas de anclaje de monitorización inteligente
- Diseños de geometría de cuña de alta eficiencia
- Métodos de producción ambientalmente sostenibles
La innovación continua garantiza que los sistemas de losas planas sigan siendo competitivos en la construcción sostenible.
10. Preguntas frecuentes
P1: ¿Cuál es la diferencia entre losa plana y losa con vigas en los sistemas PT?
Las losas planas eliminan las vigas, lo que reduce la profundidad estructural y mejora la flexibilidad arquitectónica.
P2: ¿Cuánto dura un sistema de anclaje PT?
Con una instalación adecuada y protección contra la corrosión, puede durar toda la vida útil de la estructura.
P3: ¿Se pueden reutilizar los sistemas de anclaje?
No. Los componentes de anclaje PT están diseñados para uso estructural permanente.
P4: ¿Por qué es importante la dureza de la cuña?
La dureza adecuada garantiza un agarre seguro del hilo sin deslizamiento.
Conclusión
El anclaje de losa plana pretensada postensada es la columna vertebral del pretensado moderno. Sistemas de losas de concreto. Desde la seguridad y el rendimiento estructural hasta la eficiencia económica, Los herrajes de anclaje de alta calidad garantizan una transferencia de carga óptima y una durabilidad a largo plazo.
Si está buscando soluciones de anclaje confiables y diseñadas con precisión para su próximo proyecto,Maquinaria Supremaofrece fabricación profesional, estricto control de calidad y capacidad de suministro global.
Contáctenoshoy para conocer más sobre nuestras soluciones de anclaje para losas planas pretensadas postensadas y obtener una cotización personalizada para su proyecto.
