¿Qué son los pernos de expansión para roca Shell?

Pernos de expansión para rocason un tipo de dispositivo mecánico de refuerzo de rocas ampliamente utilizado en ingeniería subterránea (como minas, túneles y cavernas subterráneas) para estabilizar masas rocosas fracturadas o sueltas.

Principio de funcionamiento básico

Dependen de la expansión mecánica para generar fricción y fuerza de sujeción entre el perno y el pozo de roca. El componente clave es la carcasa de expansión (un manguito dividido en forma de cuña) instalado en el extremo del perno. Cuando se aprieta el perno (generalmente con una tuerca en el extremo expuesto), la carcasa de expansión se comprime mediante una cuña, lo que hace que se expanda hacia afuera y presione firmemente contra la pared interior del pozo. Esto crea una fuerte fricción radial, anclando el perno firmemente en la roca, y luego el perno puede soportar cargas de tracción para evitar el colapso o desplazamiento de la roca.

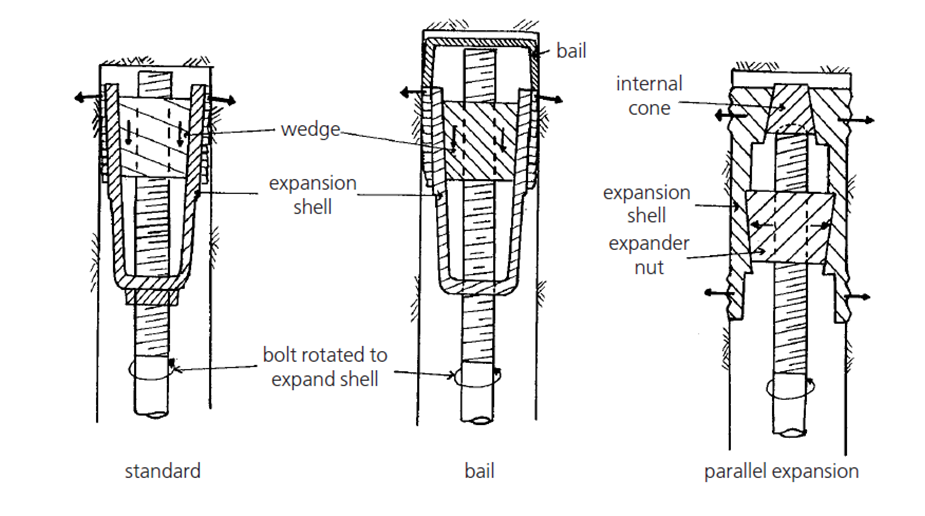

Estructura básica

Carcasa de expansiónMontaje: La pieza de anclaje del núcleo, formada por un manguito partido de acero y una cuña a juego. El número de divisiones en la manga se puede ajustar según las necesidades de ingeniería.

Cuerpo del perno: una varilla de acero (generalmente de acero roscada) que conecta elcaparazón de expansióny el componente de fijación a la superficie, y transmite la fuerza de tracción.

Componentes de fijación superficial: Incluyendo arandelas y tuercas. Al apretar la tuerca, la cuña comprime la carcasa de expansión y la arandela distribuye la presión uniformemente sobre la superficie de la roca.

Características clave

Anclaje rápido: el efecto de anclaje se puede lograr inmediatamente después de apretar la tuerca, sin esperar a que la lechada se seque (a diferencia de los pernos de roca con lechada), lo cual es adecuado para escenarios de soporte urgente.

Anclaje mecánico: No se necesitan materiales de lechada, lo cual es conveniente para la construcción en ambientes ricos en agua o de baja temperatura donde la lechada no es fácil de solidificar.

Profundidad de anclaje limitada: La fuerza de anclaje efectiva proviene principalmente del contacto entre loscaparazón de expansióny la pared del pozo, por lo que generalmente se utiliza como soporte temporal o de corto plazo. Para requisitos de alta estabilidad y a largo plazo, los pernos de roca inyectados son más adecuados.

Fácil instalación y desmontaje: El proceso de operación es sencillo y se puede retirar y reutilizar si es necesario (bajo la premisa de garantizar la seguridad estructural).

Escenarios de aplicación típicos

Soporte temporal en caminos mineros y tajeos.

Refuerzo de emergencia de tramos de roca fracturada durante la excavación de túneles.

Apoyo a la ingeniería subterránea a pequeña escala y con una vida útil corta.
