¿Cuál es el contenido de carbono de las piezas fundidas de hierro dúctil?

Un mayor contenido de carbono puede favorecer la grafitización de las piezas fundidas. Dado que el grafito adopta forma esférica, puede absorber energía en aplicaciones mecánicas y así mejorar las propiedades físicas de la maquinaria.

El contenido de carbono del hierro dúctil es generalmente alto, lo que lo convierte en una aleación de hierro y carbono. Para el hierro fundido industrial, el contenido de carbono típico oscila entre el 2% y el 3,9%, con un equivalente de carbono entre el 4,1% y el 4,7%. Principales componentes delpiezas fundidas de hierro dúctil: La composición química del hierro dúctil incluye principalmente cinco elementos comunes: azufre, fósforo, silicio, carbono y manganeso. Aplicación del contenido de carbono enpiezas fundidas de hierro dúctil: Es particularmente importante tener en cuenta que al preparar los materiales fundidos, si la pared de fundición es delgada y la cantidad residual de elementos esferoidizantes es grande o está insuficientemente inoculada, el contenido debe tomarse en el límite superior; de lo contrario, debe usarse el límite inferior. Elegir el equivalente de carbono cerca del punto eutéctico no solo mejora la fluidez del hierro fundido, sino que, en el caso del hierro dúctil, aumentar el equivalente de carbono también mejora la capacidad de autocompensación del hierro fundido durante la solidificación debido a la mayor expansión de la grafitización. Sin embargo, un contenido de carbono demasiado alto puede provocar que el grafito flote.

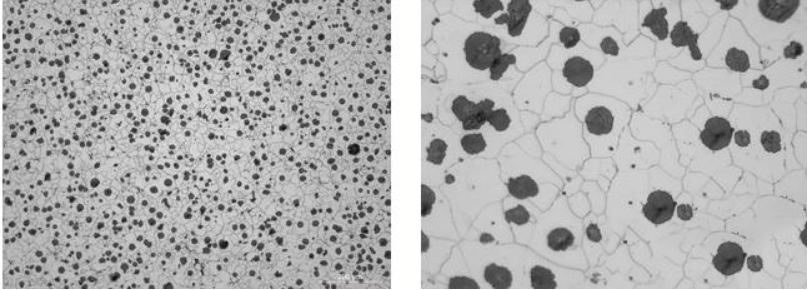

Por lo tanto, según la observación empírica, el límite superior del equivalente de carbono en el hierro dúctil se alcanza cuando se observa grafito flotante en el hierro fundido (a una temperatura de alrededor de 1200 °C). Impacto del contenido de carbono en el rendimiento del hierro dúctil: El contenido de carbono en las piezas fundidas de hierro dúctil afecta la cantidad de grafito precipitado durante la solidificación, que se refiere al tamaño promedio o número de esferas de grafito. Normalmente, el contenido de carbono depiezas fundidas de hierro dúctiloscila entre el 2% y el 3,9%, pero es crucial comprender el impacto de la reducción del contenido de carbono en las propiedades mecánicas del hierro fundido. Esto debe considerarse en función de la estructura, las dimensiones, el espesor de la pared y los errores en el espesor de las paredes planas adyacentes delpiezas fundidas de hierro dúctil. Reducir el contenido de carbono en el hierro dúctil de aproximadamente un 4% a un 2,5% puede aumentar ligeramente la resistencia a la tracción y el límite elástico (alrededor de 23 a 31 N/mm²) y también aumenta el alargamiento en aproximadamente un 5%, con mejoras significativas en los valores de impacto.
